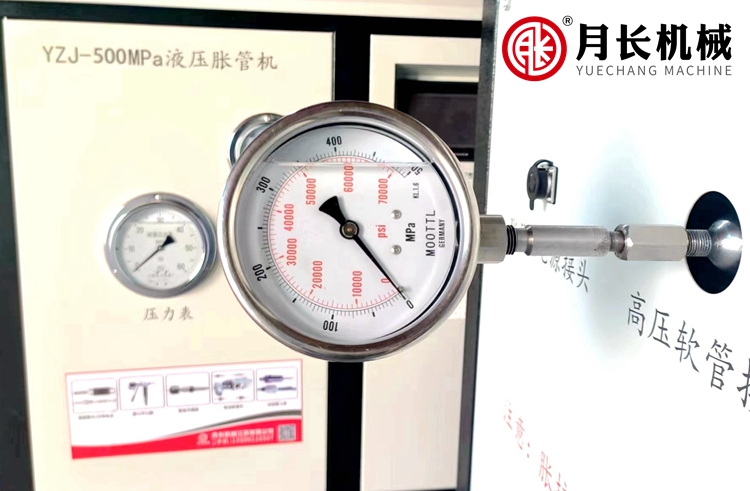

高压校准，保证胀接数据精准！

用户换热器管板胀接作业现场：

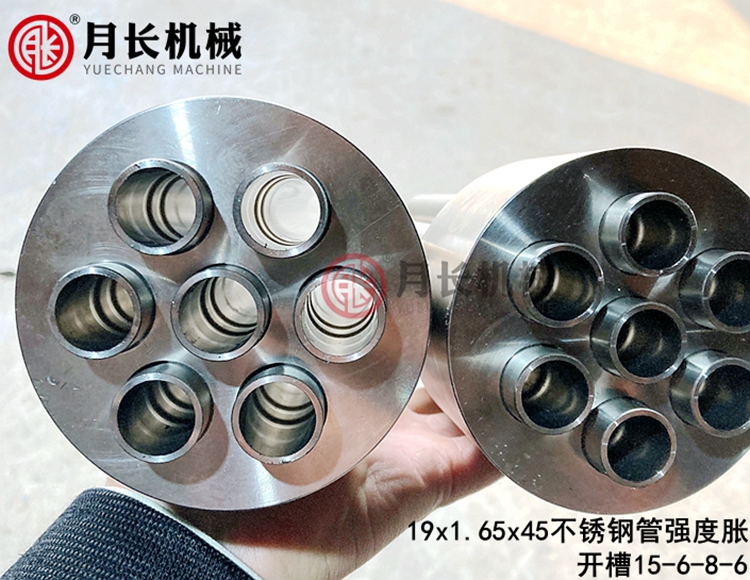

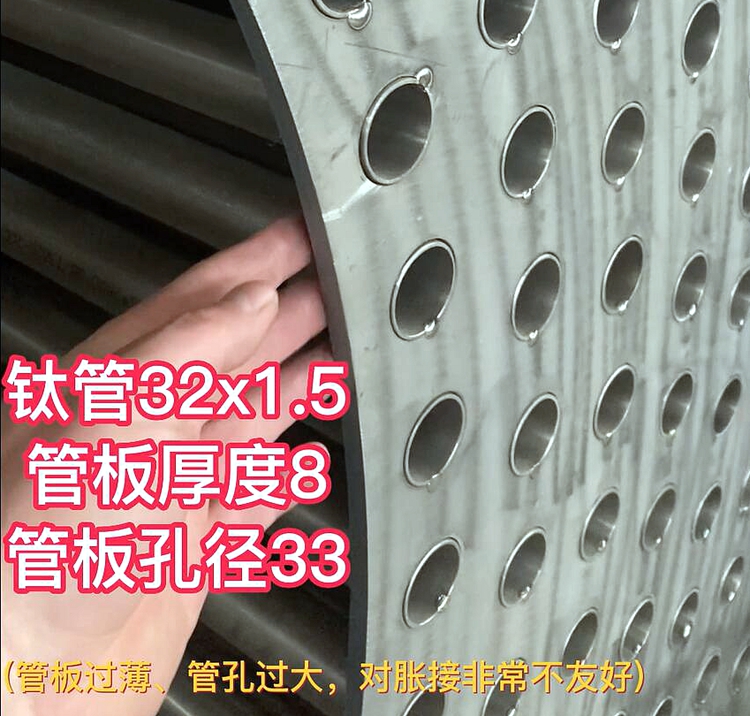

用户小样强度胀工艺测评：

32x1.5x8【管外径和管板孔径余量1mm】

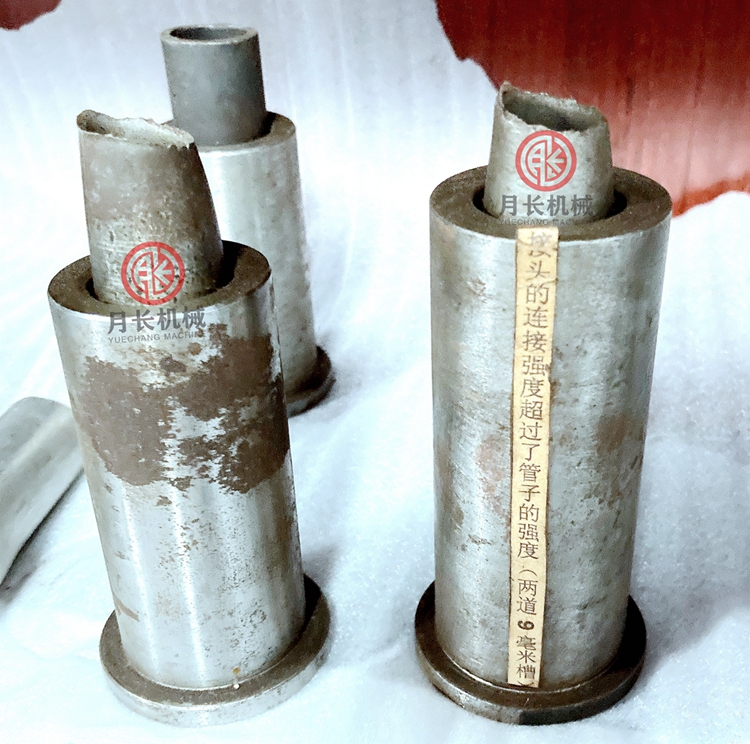

强度胀接拉力测试效果：

注明：网站资料仅供参考，以线下沟通确认为准！

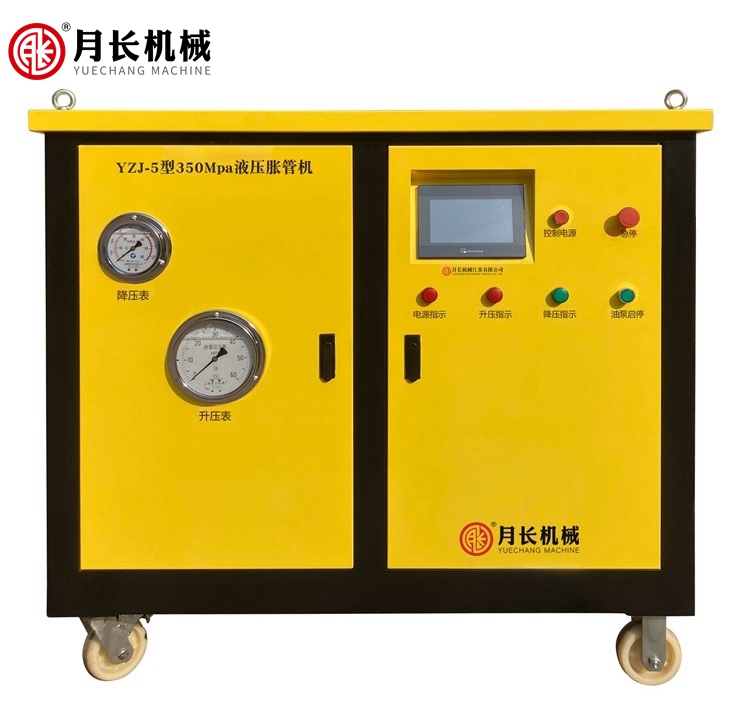

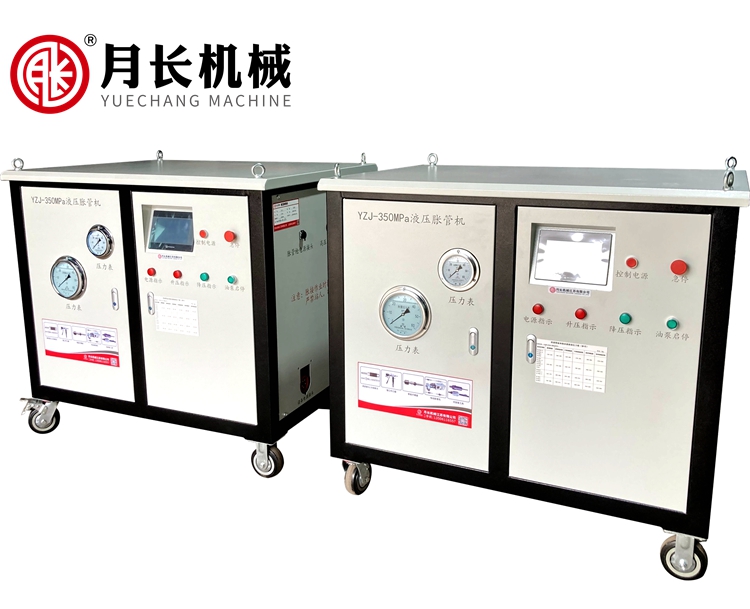

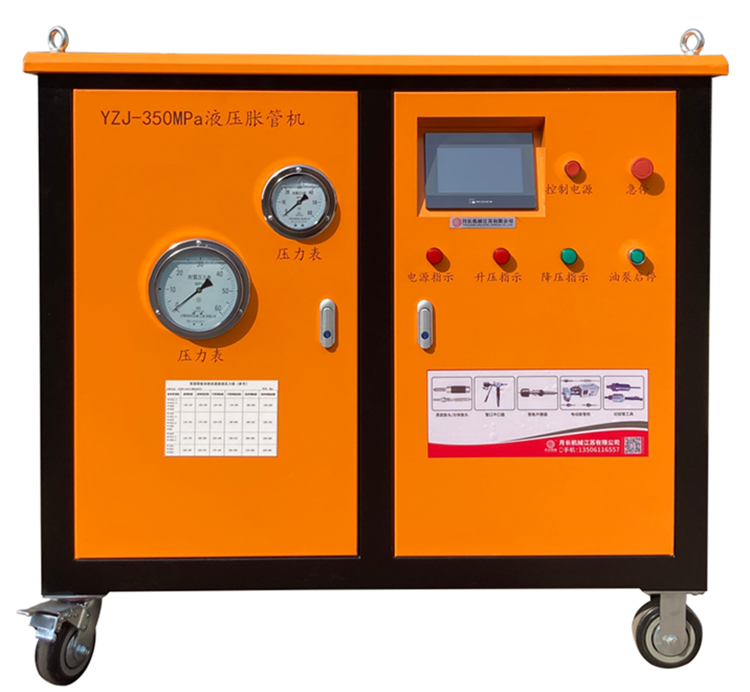

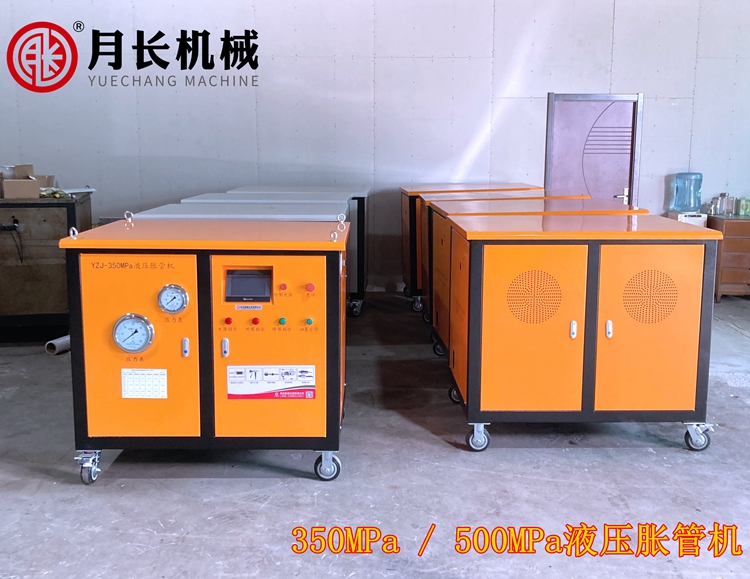

    YZJ系列快速胀管机是锅炉和换热器制造及维修的专用胀接设备。该设备可以对多种规格、多种材料的换热管进行可靠的胀接，特别适用于对厚管板和大口径管换热器的胀接。采用快速胀管机胀接技术生产的换热器，换热器管胀接均匀、安全可靠，使用寿命较长，故障率较低。而且胀接操作简单，胀接速度较快，大大缩短了制造或维修时间，减少化工装置的停产损失，具有很高的经济效益。

YZJ型液压胀接技术具有以下特点
1、对任意厚度管板进行全厚度一次性均匀胀接。
2、对任意深度的中间管板或多管板换热器进行胀接。
3、对内螺纹管或是有缝焊接管进行胀接。
4、胀接后残余应力低，不易产生间隙腐蚀。
5、换热管胀接后轴向不拉长而稍有收缩，有利于减少运行噪音。
6、管子内孔误差大，现场可适当调整胀头直径，（胀头最大修磨余量0.3mm）。
7、胀接处无油污染，先胀后焊不受影响。
8、带管箱的换热器边缘处可直接胀接，非常方便。
9、单人可连续胀接，每分钟可胀接6-8个管头。
10、综合经济效益有较大幅度的提高。

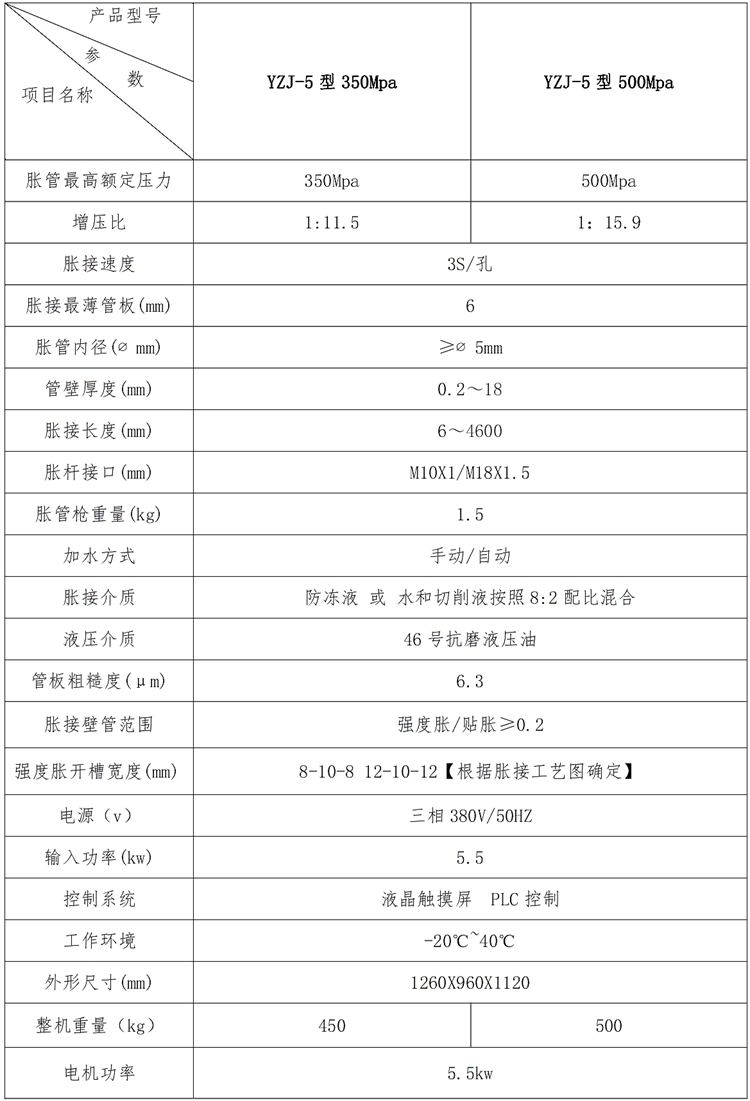

主要技术参数：

注明：网站资料仅供参考，以线下沟通确认为准！

使用条件
1、室内使用。
2、环境温度在-20℃至40℃的范围内。
3、使用地区月平均最大相对湿度不大于85%，同时该月的月均温度不高于30℃.
4、周围没有导电尘埃、爆炸性气体一级能严重破坏金属盒绝缘的腐蚀性气体。

结构及工作原理
1、胀管机结构
    液压胀管机主要由液压控制系统、压力放大系统、液压胀管控制系统、自动加水系统组成。

工作原理
    液压泵经电动机带动将液压油打入液压控制系统增压，将增压后的胀管介质经高压软管送到操作手柄上，从而实现对胀接头的施压。压力的设定主要通过触摸屏设定用户所需的压力，工作时的胀管介质压力通过变送器传至数模转换模块，压力数值在触摸屏“当前压力值”显示，当前压力值与设定压力值相等时，降压系统工作卸压，整个胀接过程结束。

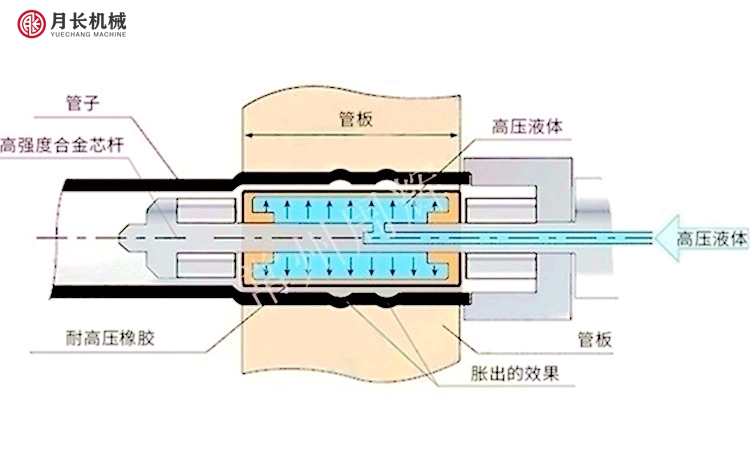

    液袋式液压胀管技术利用增压原理,产生足以使换热管产生塑性变形的超高压胀管膨胀压力,该压力通过弹性液袋作用于换热管内壁,使换热管发生塑性变形,与管板产生过盈而胀接于管板孔内。运用常州周辉提供的液压胀管机和液压胀管器胀头，胀接加工过程是极为简单的,管子插入管板组装完毕后,将胀头插入管孔中合适的位置,按下胀接操作手柄上升压按钮,胀管机即可自动根据设定的胀接压力完成胀接的加压、保压、卸压等工作过程。
    综上：液袋式胀管器是液压胀管器的一种，属于柔性胀接工艺。

注意事项
    1、外接电源时，一定要分清相线和中线，严禁接错，否则会使设备带电，引起不必要的损失。
    2、水箱内的水必须要到达标定水位，否则会损坏增压装置。
    3、高压软管与阀块连接处必须安装牢靠，以免高压工作是脱落，造成意外事故。
    4、禁止操作人员在胀头正确插入管孔前，让机器进行升压指令。
    5、强度胀接列管式换热器时，为避免胀头轴向断裂沿管孔冲出发生事故，在胀接过程中，换热器另一端不准站人。
    6、每班工作完毕时，清扫现场杂物，清洁设备表面。切断电源方能离开。

液压胀技术与“O”形环胀接技术的最大差别在于：

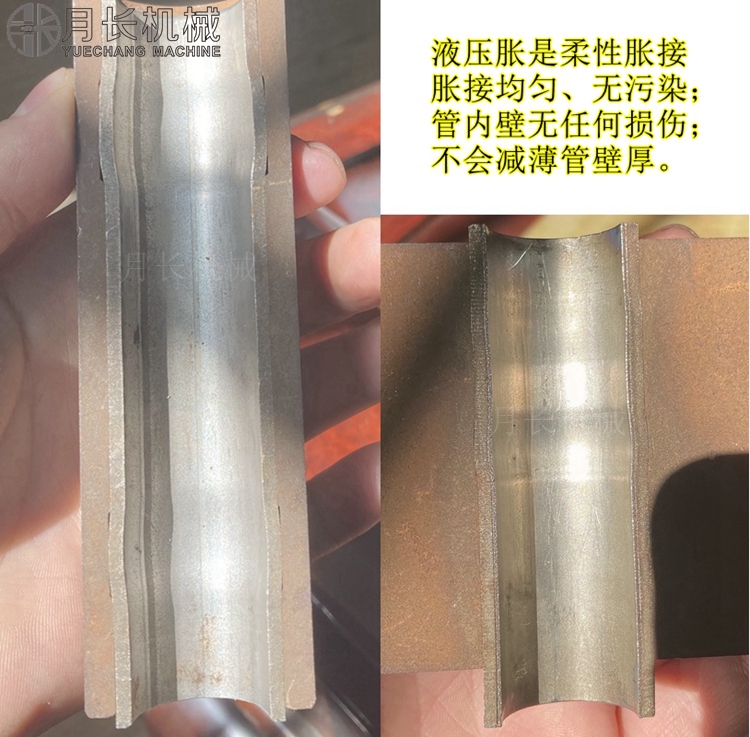

    液袋式液压胀接技术对换热管的尺寸精度要求不高,胀接过程对换热管内表面无污染。

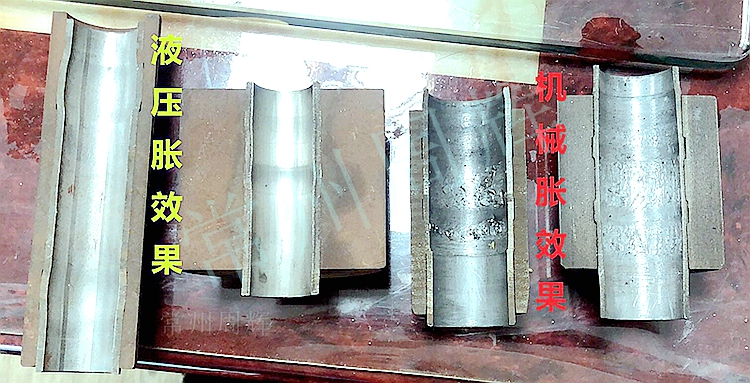

液压胀工艺与传统机械胀工艺效果对比：

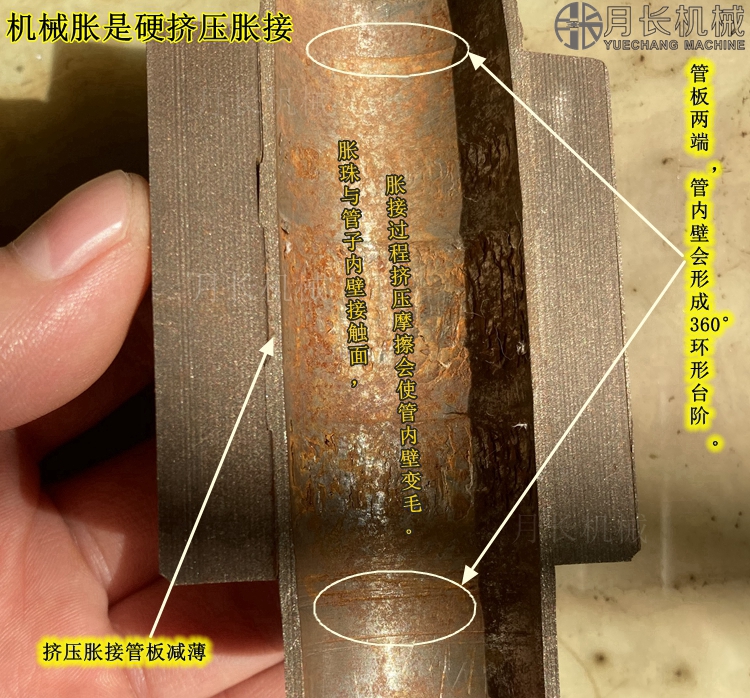

    1、机械胀属于硬挤压胀接工艺，由胀珠高速滚压促使管子变形而实现胀接，1.1滚珠接触面胀接过程中会对管子内壁造成损伤；1.2滚珠末端没有胀接到的管子内壁会形成一圈台阶。液压胀工艺绝对完全避免此类现象！
    2、机械胀工艺会把管壁减薄；液压胀工艺完全避免此类现象！
    3、机械胀工艺在胀管过程中会给管内造成污染现象；液压胀工艺完全避免此类现象！

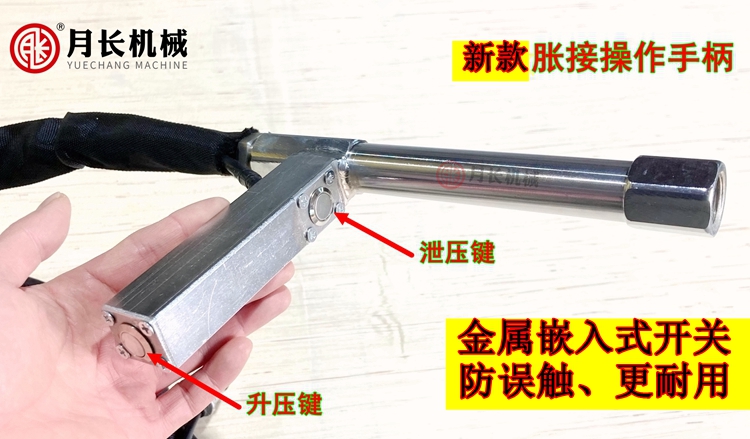

    4、机械胀操作手柄较笨重(基本上重量为18kg左右)；液压胀操作手柄重量仅为0.8kg！
    5、工作效率：机械胀一个工人8小时单班大概能胀接260个管孔；液压胀一个工人单班8小时轻松胀接3000个管孔。
    6、液压胀效果均匀，效果佳。

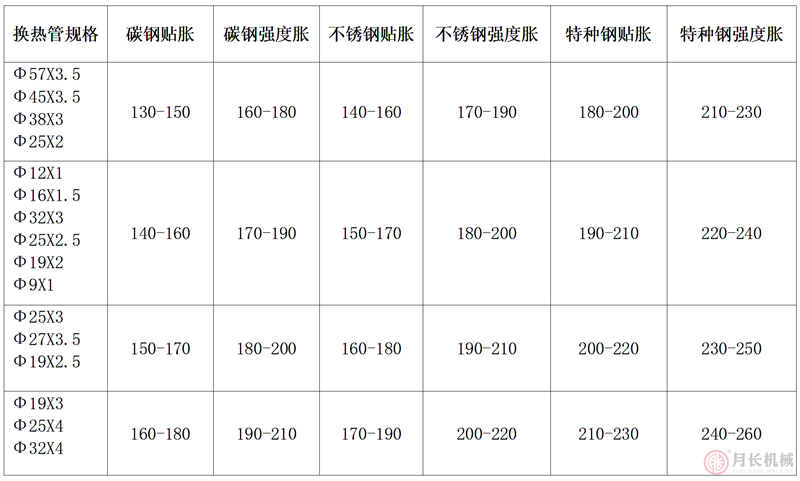

常规管板和换热器胀接压力值（参考）
    胀接压力值虽然能通过理论计算获得，但它与管板的硬度、管板孔加工粗糙度、管板孔开槽宽度、换热管的材质、管壁厚度、用户对胀接接头的拉脱力、密封性能的要求等诸多因素有关，造成相关书籍、杂志上的计算公式相当复杂，且不尽相同，难以快速获得比较准确的数据，这给用户使用带来诸多不便。
为了给新老用户提供快速、优质的服务，公司在多年实践的基础上，结合数家老用户提供的反馈信息，总结出了一批经验数据，供新老用户参考，用户可以很快找到所需使用的胀接压力值：

注释：
1、 换热器管板材质：16Mn（15CrMo可参照执行）
2、 强度胀需满足开槽要求：槽宽8-10mm。因材质、槽宽等不同，胀接压力可根据试胀后检查“凹陷”程度进行调整。
3、 其它换热管规格：在材质相同的情况下，通常以Ф外∕Ф内的比值大小（即壁厚系数）确定胀接压力值的大小，壁厚系数越大，胀接压力越高，反之亦然。其它规格换热管的胀接压力值，可通过Ф外∕Ф内比值大小与上表中心相近值进行推算。
4、 如管板和换热管的材质与上述不同，或有特殊胀接要求，建议先做胀接工艺试验，以试验结果为准。

故障诊断

胀管机在使用过程中，如出现故障，可以根据以下提示进行检查。

1、控制电源指示灯不亮

2、油泵电机不工作

3、升压不工作

4、升压时触摸屏不显示，液压表上有显示

注意事项：

1、胀接介质：防冻液、水 或 水和切削液按照8:2的配比混合；

2、更换作业电源时需要专业电工操作，接线是否正确，打开机子触屏所在的机柜板，继电器上面的指示灯显示为绿色表示接线正确；

3、胀接作业前检查油箱抗磨液压油状况，油量够不够【至少要在油箱液位计三分之二油位以上】，油品是否完好；

4、更换胀头一定要记得把水加满，升压排水排空气【升压时长大概要等10秒钟，能通过缸体的声音判断是否运行到顶部的】，降压吸水【吸水大概20秒样子】，升、降压动作反复3次样子即可把刚体空气排净加满胀接介质了，加水动作是以降压为最后停止动作【降压是吸水】；

5、胀头没有插入管板孔内预定位置，切勿点击升压按钮；

6、胀头膨胀部位必须保证在管板和管子内部才能进行胀接作业；

7、胀管操作过程中，必须待完全卸压后，才能拔出胀头。在胀接压力未完全卸

除前，严禁拔出胀头。 在插入或拔出胀头时，严禁扭动胀头。

8、建议胀接作业前先开机启动油泵热机运行5分钟后开始胀接作业；

9、胀头和胀枪密封为硬接触，在更换胀头时，必须把胀头的锥面多露出左旋螺母一些，建议至少保证左旋螺母离胀头锥面4到螺牙样子。

10、注意清理管口内壁毛刺，以防刮伤胀头；

11、胀接作业时，胀枪对面切勿站人。

12、胀接作业完毕,切断电源方能离开。
